Produktsida: Vägg-monterad elektrisk distributionslåda i metall
Hjältesektionen - Jobbet-Webbplatsens verklighet
Vägg-monterad elektrisk distributionslåda i metall
Byggd för riktiga jobbsajter. Inte bara katalogsidor.
Dina kablar ligger redan i facket. Din vägg är betong. Din tidslinje är igår. Detta är höljet som faktiskt passar väggen, matchar brickan och levereras redo att avslutas.
📐 Ladda upp din vägglayout - Rita på 8 timmar
📦 Begär provlåda
⚡ Massanbud för 50+ enheter
Problemet: De flesta "standard" lådor är inte byggda för riktig installation
Om du har lyckats med ett elinstallationsprojekt vet du gapet mellanvad katalogen lovarochvad sidan kräver:
| Kataloglöfte | Jobb-Webbplatsverklighet |
|---|---|
| "Universell montering" | Betongankare står inte i linje. Lådan sitter snett. |
| "Standard kabelingång" | Din kabelbricka slutar 50 mm ovanför lådan. Nu skär du i metall på plats. |
| "Tillräcklig ventilation" | Panelen blir varm eftersom ventilerna vetter mot väggen. |
| "IP-klassad" | Packningen faller ut vid den tredje dörröppningen. |
| "DIN-skena ingår" | En skena, fast position och dina komponenter passar inte djupet. |
Var och en av dessa "små" frågor kostar timmar. På en kommersiell inredning med 200-enheter, alltsåinte en fördröjning - det är en marginalmördare.
QHECO-skillnaden: Konstruerad för installation, inte bara tillverkning
Vi designar dessa väggmonterade-fördelningslådor i metall bakåt -startar från betongväggen och kabelrännan och arbetar inåt till komponenterna.
1. Vägg-Första monteringsarkitektur

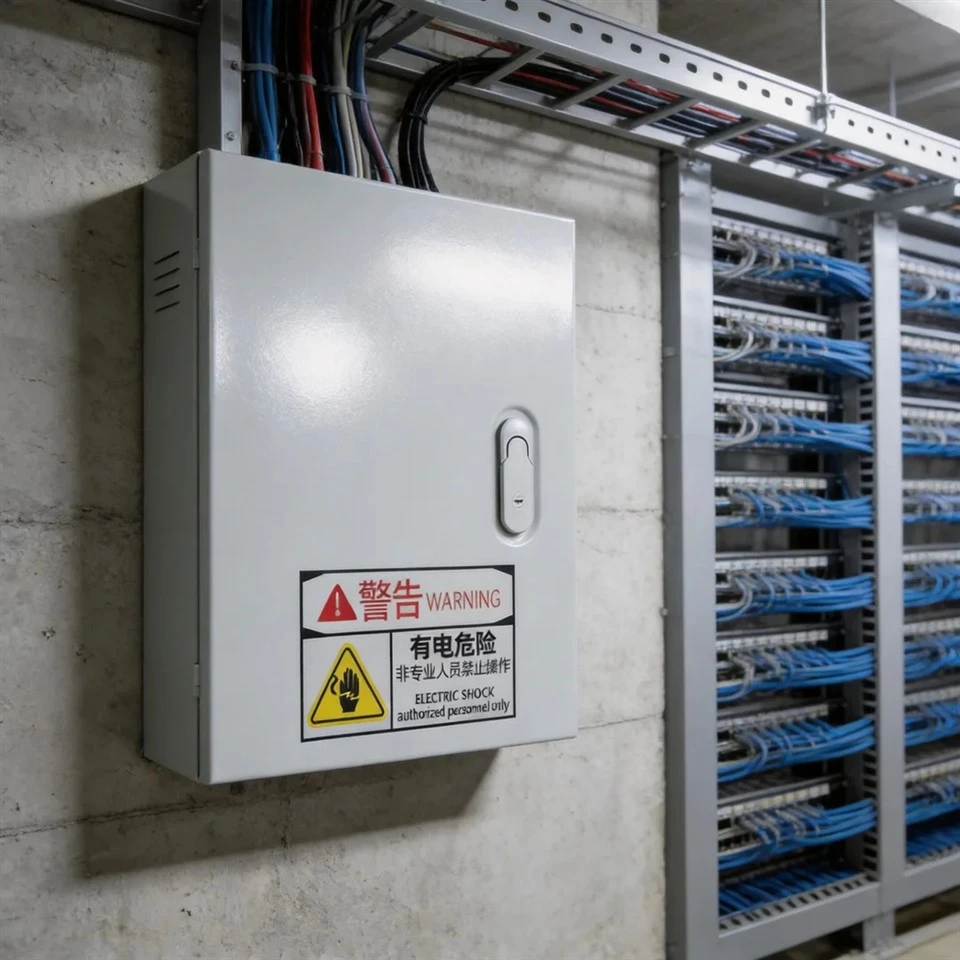

Ditt uppladdade foto visar exakt vad vi löser: en låda monterad i plan med en betongvägg, med kabelrännan som löper ovanför.
Slitsade yttre monteringsöglorvid 4 hörn - horisontell eller vertikal justering ±15 mm. Även om dina betongankare är något av, sitter lådan fortfarande fyrkantig.
Infälld bakpanel- sitter 10 mm från väggytan, förhindrar att fukt fastnar och låter röret passera bakom vid behov.
Alternativ för flush-montering- för färdiga invändiga utrymmen där utsprånget är viktigt.
2. Kabelbricka och ledningsintegration
Lådan på ditt foto sitter direkt under en kabelbricka. Det är ingen tillfällighet - det är så moderna byggnader är kopplade.
Topp-ingångsplåtarför-stansad för att matcha standardkabelbrickans bredder (50 mm, 100 mm, 150 mm)
Knockout-fria zonerdär du inte vill ha hål; solid metall där du gör
Interna kabelhanteringsfästen- inkommande kabelkablar sveper ner och avslutas utan att korsa över strömförande samlingsskenor
Ventilationsgaller på sidanplacerad under bricklinjen - luftflöde utan att vatten tränger in från ovan
3. Värmehantering som faktiskt fungerar
Ventilationsöppningar på sido-väggar (synliga på ditt foto) är precisions-stämplade mednedåtvända-galler- luft strömmar in, vatten droppar ut. I kombination med:
Intern skorstenseffektdesign: varm luft stiger upp och ut genom övre ventiler (tillval)
Komponentavståndsguiderlaser-etsat på monteringsplattan - slutar gissa om dina brytaravstånd uppfyller koden
Valfri fläkt-utskärningmed IP55-klassad filterfläkt för högdensitetsinstallationer
4. Dörr och åtkomst som överlever daglig användning
Dolt gångjärnmed 120 graders öppning - fastnar inte i passerande kablar

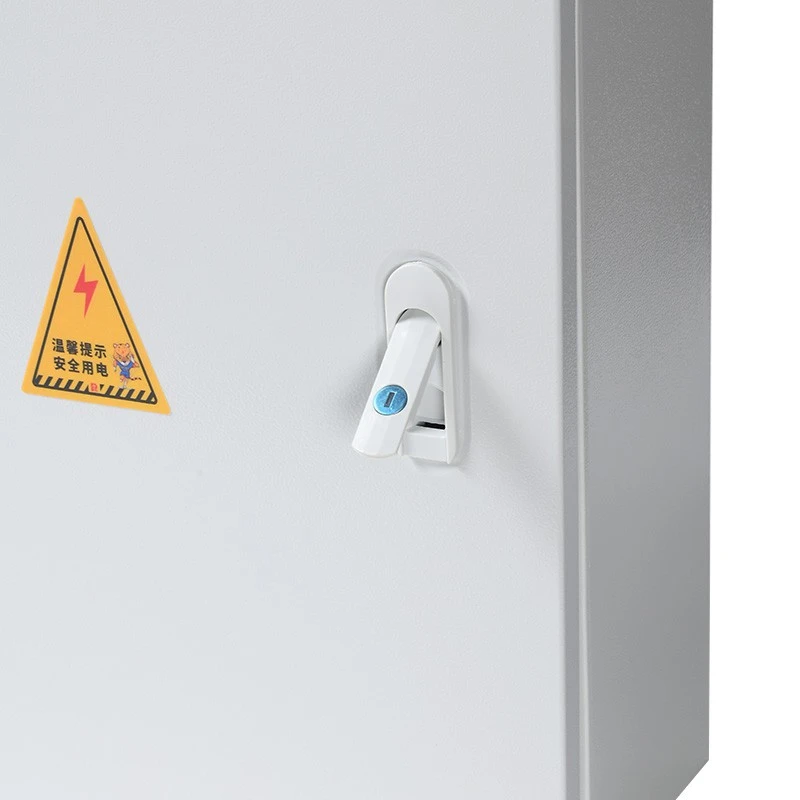

Kamlås med kvarts-varvmed 2-nyckelsats; uppgradera till hänglåshasp för utomhusplatser
Kontinuerlig PU-packningfäst vid dörrkarmen, inte kroppen - så att den inte faller ut när dörren tas bort för ledningar
Genomskinligt fönster som tillvalför mätarens eller indikatorns synlighet utan att öppna höljet
Vad du ser på bilden - och vad det betyder
Bilden du laddade upp är en lärobok industriell installation. Låt oss bryta ner varför denna specifika konfiguration fungerar:
| Visuellt element | Tekniskt beslut |
|---|---|
| RAL 7035 ljusgrå epoxibeläggning | UV-stabil, kritar inte vid exponering utomhus; matchar standard färg för kabelrännan för visuell konsekvens |
| Tvåspråkig varningsetikett (kinesiska/engelska) | OSHA / IEC 60417 säkerhetsöverensstämmelse; vi kan leverera ANSI Z535, ISO 7010 eller anpassade säkerhetsmärkningar |
| Ventilationsöppningar på sidan | Passiv kyla för icke-ventilerade elektriska rum; jalusidesign bibehåller IP-klassificering |
| Infälld väggmontering | Ingen lucka bakom lådan - förhindrar inträngning av skadedjur och uppfyller revisioner av livsmedels-/läkemedelsanläggningar |
| Kabelbricka direkt ovanför | Den övre-inmatningsglandplattan är i linje med brickavslutningen; ingen-borrning på plats krävs |
| Betongväggsunderlag | Kraftiga-monteringsöglor för expansionsankare klassade för 50 kg+ utdragslast- |
Material och finish - Matcha miljön, inte budgeten
| Kvalitet | Material | Bäst för | Avsluta |
|---|---|---|---|
| Standard industri | 1,2 mm kallvalsat stål- | Kommersiell inomhus, torr industri | Epoxipulverlack, RAL 7035 |
| Korrosionsbeständig | 1,5 mm kall-valsat stål + anti-korrosionsgrundfärg | Kustnära, fuktig, kemisk exponering | Epoxipulverlack, anpassad RAL |
| Marin / livsmedelsklass | 1,5 mm rostfritt stål 304 | Livsmedelsförädling, marin, pharma | Borstad eller elektropolerad |
| Extrem plikt | 2,0 mm rostfritt stål 316 | Offshore, tung kemikalie, kustnära | Elektropolerad, passiverad |
Osäker på vilket betyg?Berätta för oss din projektplats (avstånd till kusten, fuktighet, kemikalieexponering) så specificerar vi det - ingen merförsäljning, bara rätt material.
Intern layout - Tre sätt att ta emot din box
Tomt skal

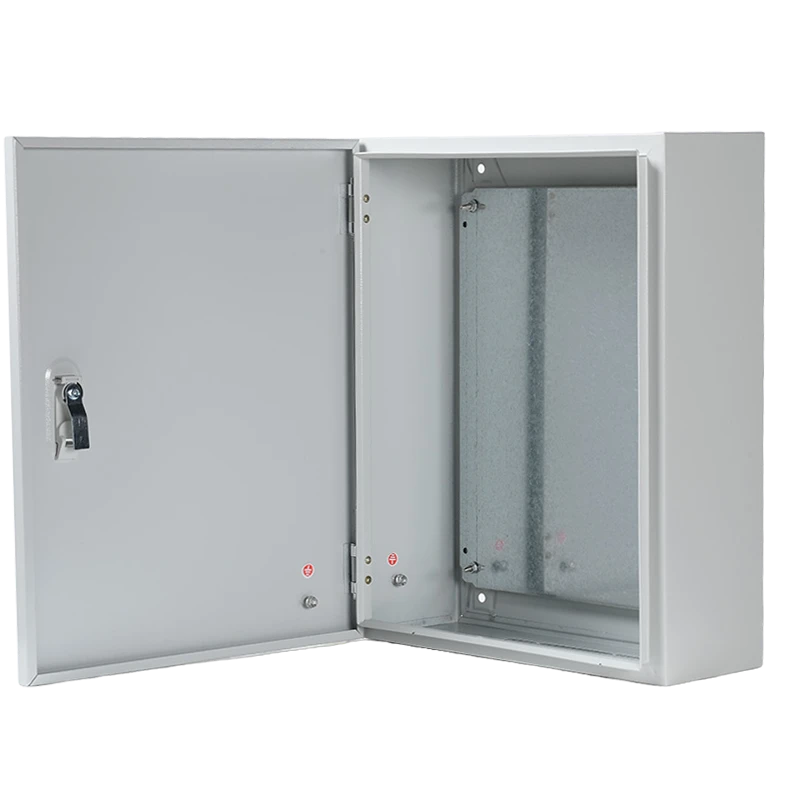

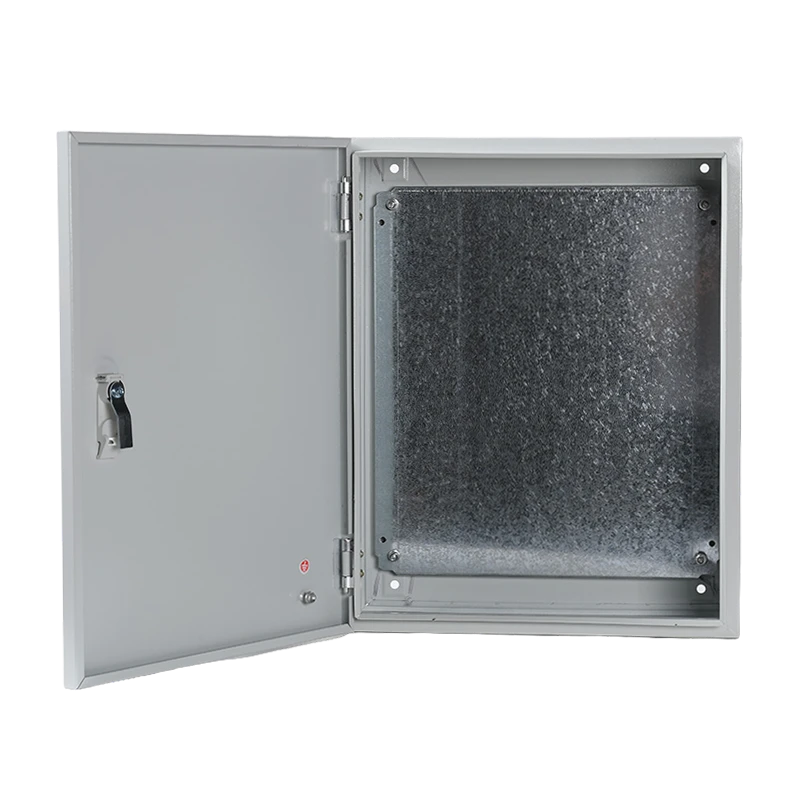

Box + monteringsplatta + DIN-skena
Du befolkar och kopplar
Snabbaste leverans, lägsta kostnad
Komponent-Klar
Förborrade för-angivna brytare/terminaler
Jordskena och neutralskena installerade
Du kopplar, det gör vi inte
Fullt ansluten och testad
MCB, RCD, plintar, timers - installerade och anslutna enligt ditt schema
Fabrikens dielektriska test och kontinuitetskontroll
Landa dina kablar, aktivera, klart
Storleksområde - Eftersom "En storlek passar alla" passar inget bra
| Serie | H × B × D (mm) | Typisk tillämpning |
|---|---|---|
| QH-Mini | 200×150×100 till 300×250×150 | Kopplingsdosor, små styrkretsar |
| QH-Kompakt | 400×300×150 till 500×400×200 | Motorstartare, PLC-hus, belysningspaneler |
| QH-Standard | 600×400×200 till 800×600×250 | Fördelningspaneler, mätarkapslingar, MCB-kort |
| QH-Stor | 1000×800×300 till 1200×1000×300 | Huvuddistribution, ATS-regulatorer, inverterhus |
| QH-Anpassad | Alla icke-standarddimensioner | Eftermonteringsbyten, maskinintegration |
Alla dimensioner ärextern. Inre spelrum minskas med 30–50 mm beroende på vägg-fästet och dörrtjockleken.
Certifieringar och efterlevnad - Vad din inspektör vill se
✅ IEC 62208- Standard för tomt kapsling
✅ IEC 61439-2- För monterade lågspänningsställverk- (när det är befolkat)
✅ IP55 / IP56 / IP65 / IP66- Tredje-labbtestade, rapporter tillgängliga
✅ CE-märkning- EU-marknadstillträde
✅ RoHS- Överensstämmelse med farliga ämnen
✅ UL 508A- Industriella kontrollpaneler (tillgänglig på begäran för nordamerikanska projekt)
Varje enhet levereras med:
Testcertifikat (för fyllda paneler)
Materialcertifiering (för beställningar av rostfritt stål)
IP-testrapport (på begäran)
Packlista med serienummer
Förpackning och logistik - Anländer redo, inte reparerade
| Detalj | Specifikation |
|---|---|
| Individuell förpackning | PE-hylsa + 5-lagers wellpapp med hörnskydd |
| Bulkförpackning | Plywoodpall, fastspänd, fuktbarriär-omslagen |
| Märkning | Serienummer streckkod, projektreferens, hanteringsinstruktioner |
| Dokumentation | Packlista, intyg om överensstämmelse, installationsguide (flerspråkig) |
| MOQ | 1 stycke (prov) / 50 stycken (anpassad OEM med varumärke) |
| Exempel ledtid | 5–8 dagar |
| Produktions ledtid | 12–20 dagar beroende på komplexitet |
| Frakt | EXW / FOB Ningbo / CIF / DDP |
Vanliga frågor - De frågor som entreprenörer faktiskt ställer
F: Kan du matcha min befintliga kabelrännans bredd för toppingång?A: Ja. Vi skär glandplattor för att matcha dina brickmått - 50mm, 100 mm, 150 mm eller anpassade. Skicka oss ett foto av din brickavslutning så anpassar vi lådan perfekt.
F: Bilden visar en varningsetikett på kinesiska. Kan du tillhandahålla engelska/arabiska/spanska etiketter?A: Absolut. Vi trycker IEC 60417, ANSI Z535 eller helt anpassade säkerhetsetiketter på vilket språk som helst. Vi kan också skicka omärkta så att du kan applicera din egen.
F: Min vägg är inte platt betong - det är blockwork med puts. Kommer monteringsklackarna att fungera?A: Ja. Våra slitsade klackar rymmer ±15 mm justering. För ojämna ytor kan vi leverera mellanläggsshims eller bak-monterade ramar. Skicka oss ett väggfoto så rekommenderar vi rätt fixeringsmetod.
F: Levererar du höljet med komponenter förinstallerade-?S: Ja - MCB, jordfelsbrytare, kontaktorer, plintar, samlingsskenor. Vi köper ABB, Schneider, Chint eller ditt angivna varumärke. Varje ifylld panel är fabrikstestad -före leverans.
F: Vad händer om jag behöver en icke-standardfärg för att matcha min kunds varumärke?S: Valfri RAL-färg från 50 enheter. Under det har vi RAL 7035 (ljusgrå), RAL 9005 (svart) och RAL 9010 (vit) utan ett minimum.
Varför entreprenörer väljer QHECO framför lokala distributörer
| Typisk distributör | QHECO Direct Manufacturing |
|---|---|
| Endast lagerstorlekar | Vilken dimension som helst, vilken utskärning som helst, vilken färg som helst |
| 8–12 veckors ledtid för beställning | 12–20 dagars produktion, prover på 5–8 dagar |
| Ingen komponentinstallation | Full panel montering och testning |
| Generisk förpackning | Projekt-märkt, streckkod-spårat, pallatiserat |
| Minst 500 enheter för OEM | Private label från 50 enheter; anpassade lådor från 1 enhet |
| Inget tekniskt stöd | CAD-ritningar, installationsvägledning, videosamtalsstöd |
Uppmaning - Let's Solve Your Wall-Montageproblem
Beställ inte en annan "standard"-låda och ägna två dagar åt att få den att passa. Skicka oss:
Ett foto av din vägg- och kabelrännans layout
Din komponentlista (eller berätta bara applikationen)
Din erforderliga IP-klassificering och materialpreferens
Få en produktionsritning och en fast offert inom 8 timmar.
